型号：2543

　　液氨鹤管规格型号：

　　■AL2543　 DN50/DN25

　　液氨鹤管设计参数：

　　■工作压力：0.4MPa　设计压力：1.6MPa;设计压力：2.5MPa

　　■工作温度：-18.4℃～ 33.1℃ 设计温度：-40℃～ 100℃

　　■输送介质：液氨

　　■接管法兰标准：HG20594-97 液相：PN2.5 DN50;气相：PN2.5 DN50

　　■接车形式：快装接头

　　液氨鹤管产品主要材质：

2468顺发彩票 　　■管道法兰及管件：304;球阀：304;快装接头：304

　　■支撑系统：Q235-A;其它：Q235-A;

2468顺发彩票 　　■旋转接头：外圈30CrMo或45钢，锻件Ⅱ级，内圈304，法兰304，

　　■主密封圈：PTFE 碳纤维 石墨，钢卡316L。

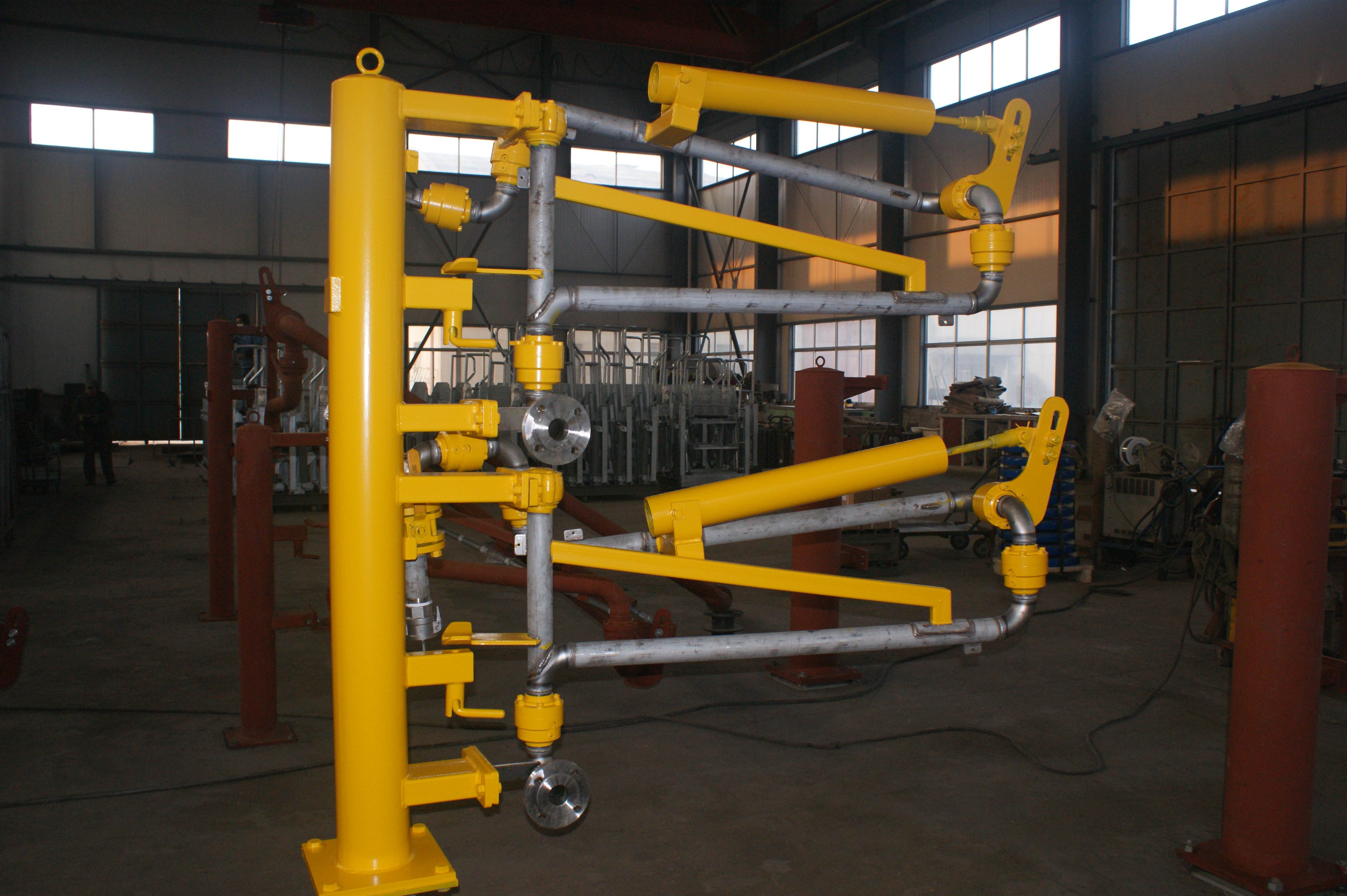

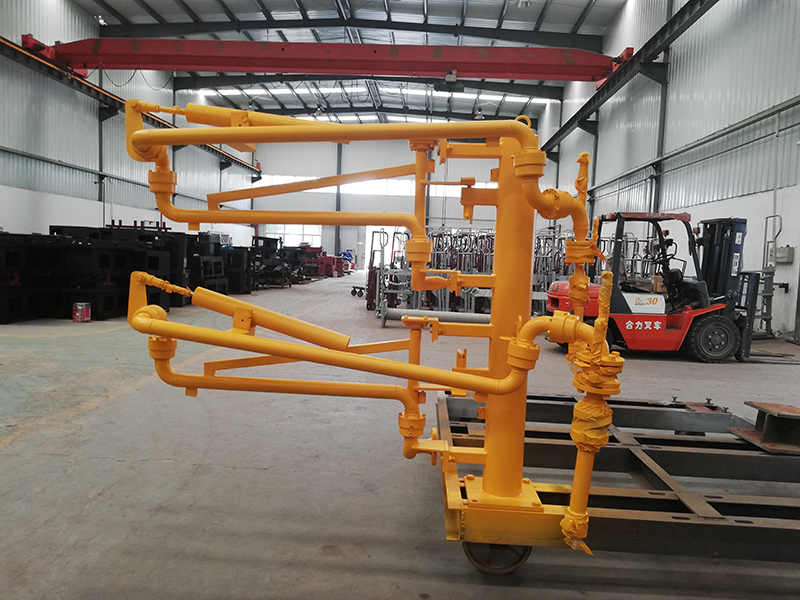

　　液氨鹤管的主要结构：

　　■立柱：起支撑作用，承受臂展开时的翻转力矩。

2468顺发彩票 　　■内臂：臂运动的基本构成部分、输送介质。

　　■外臂：臂运动的基本构成部分、输送介质。

2468顺发彩票 　　■外伸臂：实现将介质送入罐车内。

　　■弹簧缸平衡系统：平衡垂管、外臂重力矩，减轻外臂上、下运动阻力。

　　液氨鹤管主要特点：

2468顺发彩票 　　适用范围：液氨鹤管是用转动灵活、密封性好、能适应较为恶劣环境等特点的旋转接头与管道、管件、法兰、球阀、快速接头等部件串联起来，用于液氨、液化气、二甲醚等液化气体装卸的专用设备。
